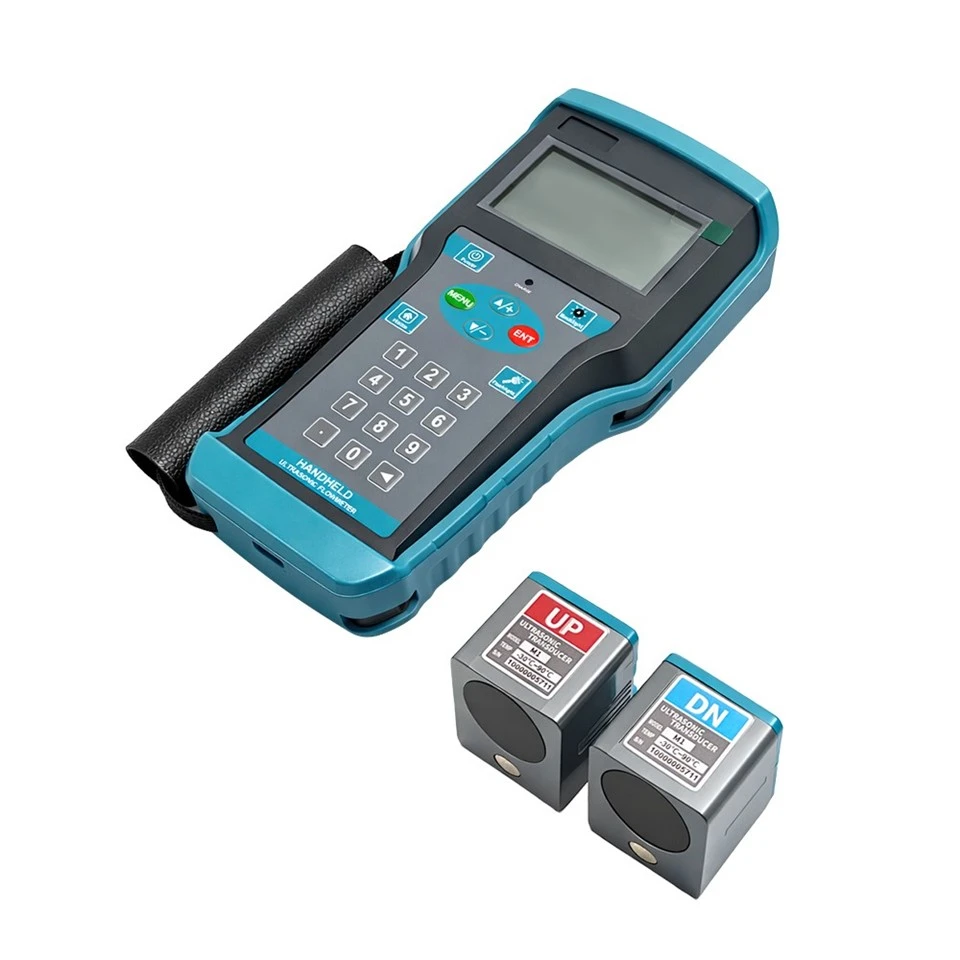

Prezentare generală a produsului
Debitmetrul portabil cu ultrasunete pentru apă este un dispozitiv de clemă-pe timp de tranzit-pentru măsurarea ne-intruzivă a debitului de lichid.
Specificatii tehnice
|
Parametru |
Specificație / Valoare |
Toleranță / Limite |
|
Performanța de măsurare |
||
|
Principiul de măsurare |
Metoda cu ultrasunete{0}}timp de tranzit |
N/A |
|
Gama de viteză a fluxului |
±0,01 până la ±12 m/s (bidirecțional) |
prag de ±0,005 m/s |
|
Precizia măsurătorilor |
±1.0% of reading (>0.2 m/s) |
±0,2% (calibrat) |
|
Repetabilitate |
0.2% |
±0.05% |
|
Gama de dimensiuni ale conductei |
DN15–DN100 / DN50–DN700 / DN300–6000 |
Intrare cu diametrul interior de ±1 mm |
|
Materiale compatibile pentru conducte |
Oțel, oțel inoxidabil, fontă, PVC, HDPE, cupru, FRP |
Grosimea căptușelii ±0,1 mm |
|
Tipul fluidului |
Apă, apă uzată, râu, apă rece/caldă |
Solide<10,000 ppm |
|
Electrice și putere |
||
|
Alimentare electrică |
baterie reîncărcabilă de 3,7 V; încărcător 100–240 VAC |
±10% tensiune |
|
Durata de viață a bateriei |
Mai mare sau egal cu 14 ore de funcționare continuă |
± 1 oră |
|
Înregistrarea datelor |
Memorie internă / card SD de 32 GB |
Sincronizare timp ±1 sec/zi |
|
Intrări și ieșiri de semnal |
||
|
Ieșire analogică |
4–20 mA (încărcare mai mică sau egală cu 750 Ω) |
±0,1% FS |
|
Comunicare digitală |
USB tip-C / RS485 Modbus RTU |
±1% stabilitate baud |
|
Ieșire impuls |
Impuls OCT (0–5 V) |
±5 μs |
|
Intrare analogică |
Suport dublu 4–20 mA / PT1000 |
±0,1 grade |
|
Mediu și fizic |
||
|
Temperatura de operare |
Transmițător: -20 grade până la +60 grade / Senzori: −30 grade până la +90 grade |
±2 grade |
|
Evaluare de protecție |
IP65 (unitatea principală) / IP68 (transductoare, mai mică sau egală cu 2 m) |
IEC 60529 |
|
Dimensiuni |
210 × 100 × 35 mm |
±2 mm |
|
Greutate |
0,65 kg (cu baterie) |
±0,05 kg |
Avantaje și caracteristici tehnice
Tehnologia de potrivire acustică
Semnalele traductorului sunt ajustate pentru diferite condiții ale peretelui conductei prin calibrarea din fabrică.
Zero-Stabilizare punct
DSP reduce deviația zero în condiții de-debit scăzut.
Calibrare trasabilă
Fiecare unitate este calibrată utilizând calibrarea umedă în mai multe-puncte în raport cu standardele de referință.
Arhitectură cu-procesor dublu
Un procesor se ocupă de măsurarea acustică, altul se ocupă de interfața cu utilizatorul.
Conformitate, calibrare și certificare
|
Categorie |
Standard/cadru de reglementare |
Alinierea și verificarea fabricii |
|
Managementul calitatii |
Unitate certificată ISO 9001 |
Producția urmează un sistem de control al calității auditat |
|
Siguranța electrică |
Conformitate CE |
Elementele electronice îndeplinesc directivele UE EMC și de joasă tensiune- |
|
Trasabilitatea fluxului |
Standarde de urmărire NIST |
Calibrare se referă la contoare master certificate |
|
Zone periculoase |
Standarde IEC Ex-Proof |
Modelele selectate acceptă designul de siguranță intrinsecă |
|
Siguranța mediului |
Conformitate RoHS |
Utilizarea restricționată a substanțelor periculoase în componente |
|
Metodologia de testare |
Ghid VDI/VDE 2640 |
Testarea cu ultrasunete urmează proceduri recunoscute |
Capacități de producție și QC
Capacități de producție
Centre de frezare cu mai multe-axe
Mașinile CNC procesează pene acustice cu toleranțe dimensionale controlate.
Camere curate clasa 10.000
Legarea cristalelor piezoelectrice se face în medii controlate de camere curate.
Statii de sudare cu laser
Sudura cu laser etanșează carcasele traductoarelor pentru îmbinări ermetice.
Linii de asamblare de{0}}înaltă capacitate
Aspectele de producție scalabile acceptă volume flexibile de producție în loturi.
Controlul calității (QC)
Analiza impedanței acustice
Fiecare cristal traductor este supus unei încercări de frecvență înainte de asamblarea finală a componentelor.
Testarea presiunii hidrostatice
Carcasele senzorilor se confruntă cu scufundări de apă-înaltă presiune pentru a verifica etanșarea structurală.
-Inspecția lipirii cu raze X
Inspecția automată cu raze X-(AXI) detectează anomaliile îmbinărilor de lipire subterană.
48-Ore de ardere
Electronicele suferă îmbătrânire termică înainte de expediere.

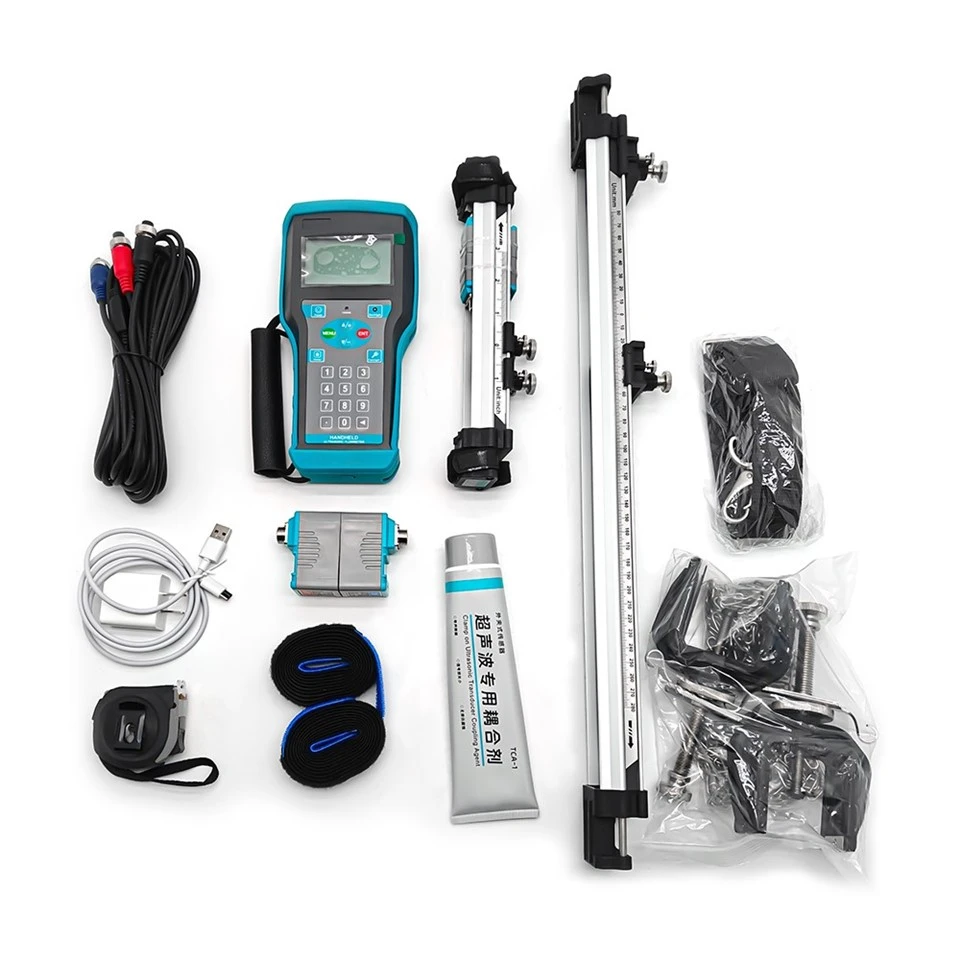

Pachet complet și opțiuni
|
Categoria articolului |
Numele componentei |
Inclus / Opțional |
Cantitate Standard / Aprovizionare |
|
Kit standard |
Transmițător portabil |
Inclus |
1 unitate |
|
Traductoare M2/S2 |
Inclus |
1 pereche |
|
|
Cabluri de semnal (5 m) |
Inclus |
2 buc |
|
|
Cleme / Lanturi de Montare |
Inclus |
1 set |
|
|
Compus de cuplare |
Inclus |
1 sticla |
|
|
Husă de transport |
Inclus |
1 unitate |
|
|
Opțional |
Traductoare cu conducte mari |
Opțional |
Disponibil la cerere |
|
Traductoare de-temperatură înaltă |
Opțional |
Disponibil la cerere |
|
|
Indicator de grosime cu ultrasunete |
Opțional |
Disponibil la cerere |
Aplicații industriale
|
Câmp de aplicare |
Utilizare tipică |
|
Apa Municipală |
Fixat pe rețeaua de apă pentru măsurarea debitului în vrac |
|
HVAC și răcire |
Instalat pe conducte de apă răcită pentru echilibrarea energiei |
|
Proces industrial |
Folosit pe conductele de proces pentru monitorizarea consumului |
|
Controlul apelor uzate |
Instalat pe liniile de evacuare a efluenților |
|
Managementul clădirii |
Folosit pentru verificări în mai multe-punct-contorizare |
|
Irigatii agricole |
Montat pe conducte de distribuție pentru urmărirea debitului |
FAQ
|
Parametrii debitmetrului cu ultrasunete portabil HNF110-A |
|
|
Parametri specifici |
Valoare / Descriere |
|
Principiul de măsurare |
Când un fascicul de ultrasunete se propagă într-un lichid, curgerea lichidului va provoca o ușoară modificare a timpului de propagare, iar această modificare a timpului de propagare este proporțională cu debitul lichidului. La debit zero, timpul necesar celor doi senzori pentru a emite și recepționa unde sonore este exact același (singura tehnologie care poate măsura efectiv debitul zero), iar atunci când lichidul curge, timpul de transmitere a undei sonore în direcția contra-de curgere este mai mare decât în direcția în aval. |
|
Gama de diametre nominale |
15mm-6000mm |
|
Precizia măsurătorilor |
Debit ±1%, liniaritate ±0,5%; Căldură ±2%; Precizia P3 calibrată la ±0,5% conform cerințelor clientului |
|
Debitul |
010m/s |
|
Interval mediu de temperatură |
Tip de temperatură normală: -30~90 grade; Tip de temperatură ridicată: -30 ~ 160 de grade |
|
Interval de temperatură ambientală |
Gazdă: -20~60 grade; Senzor: -20~60 grade |
|
Mediu de măsurare |
Apă, apă de mare, ape uzate industriale, soluții acido-bazice, alcool, bere, diverse uleiuri și alte lichide omogene, capabile să conducă ultrasunetele |
|
Materialul carcasei emițătorului |
Oțel, oțel inoxidabil, fontă, PVC, cupru, aluminiu și toate celelalte țevi dense, permițând căptușeala |
|
Afişa |
Ecran LCD cu iluminare din spate 6x12 chineză sau 6x25 caractere occidentale, acceptă cinci limbi: chineză, engleză, italiană, spaniolă și turcă, 16+4 tastatură tactilă |
|
Interfață de comunicare |
Interfață de tip-C, se poate conecta la computere sau se poate încărca |
|
Protocolul de comunicare |
RS485, protocol Modbus |
|
Stocarea datelor |
Înregistrare de date-încorporat care poate stoca 16.500 de seturi de date de măsurare |
|
Ieșire semnal |
Personalizat la cerințele clientului |
|
Alimentare electrică |
Baterie reîncărcabilă NiMH-întărită-de capacitate mare, poate folosi, de asemenea, trei baterii alcaline, acceptă o măsurătoare continuă timp de peste 10 ore, cu un adaptor de alimentare, măsurarea neîntreruptă poate fi realizată |
|
Material pentru piese umede |
ABS ignifug |
|
Dimensiuni exterioare |
208*102*48 |
